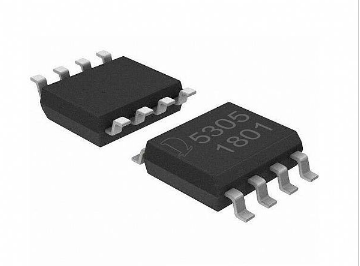

QX5305 是一款高效率、高精度的升壓型大功率LED燈恒流驅動控制芯片。
QX5305內置高精度誤差放大器，固定關斷時間控制電路，恒流驅動電路等，特別適合大功率、多個高亮度LED燈的串恒流驅動。QX5305采用固定關斷時間的控制方式，其工作頻率最高可達1MHz，可使外部電感和濾波電容體積減小，效率提高，節(jié)省PCB面積。關斷時間可通過外部電容進行調節(jié)，工作頻率可根據(jù)用戶要求而改變。
QX5305通過調節(jié)外置的電流采樣電阻，能控制高亮度LED燈的驅動電流，使LED燈亮度達到預期恒定亮度。在EN端加PWM信號，還可以進行LED燈調光。
QX5305采用SOP8封裝。
Ø 寬輸入電壓范圍：3.6V~100V
Ø 高效率：可高達95%
Ø 最大工作頻率：1MHz
Ø CS限流保護電壓：250mV
Ø FB電流采樣電壓：250mV
Ø 芯片供電欠壓保護：2.5V
Ø 關斷時間可調
Ø 外置頻率補償腳
